System M

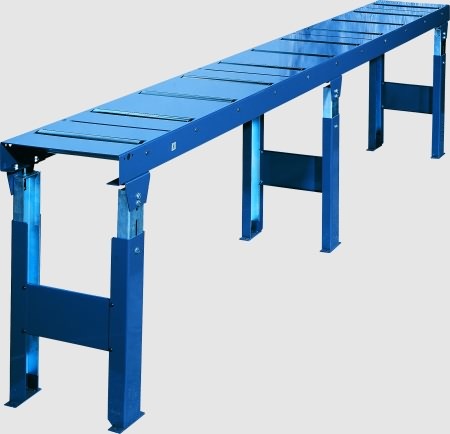

Manipulační systém M 230/330/430

Modulární systém válečkových dopravníků, dorazů a podavačů pro lehké a středně těžké použití.

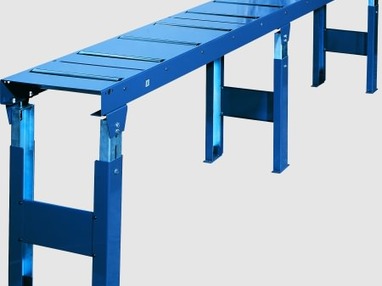

Cenově výhodný modulární systém válečkových dopravníků s ocelovými nebo plastovými válečky, s šířkami válečků 230 mm, 330 mm, 430 mm a s délkou modulů 2 a 3 m.

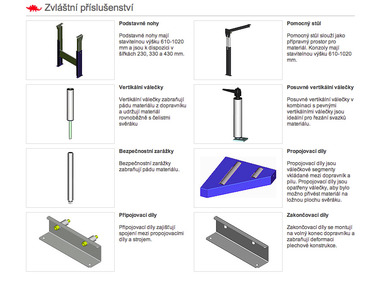

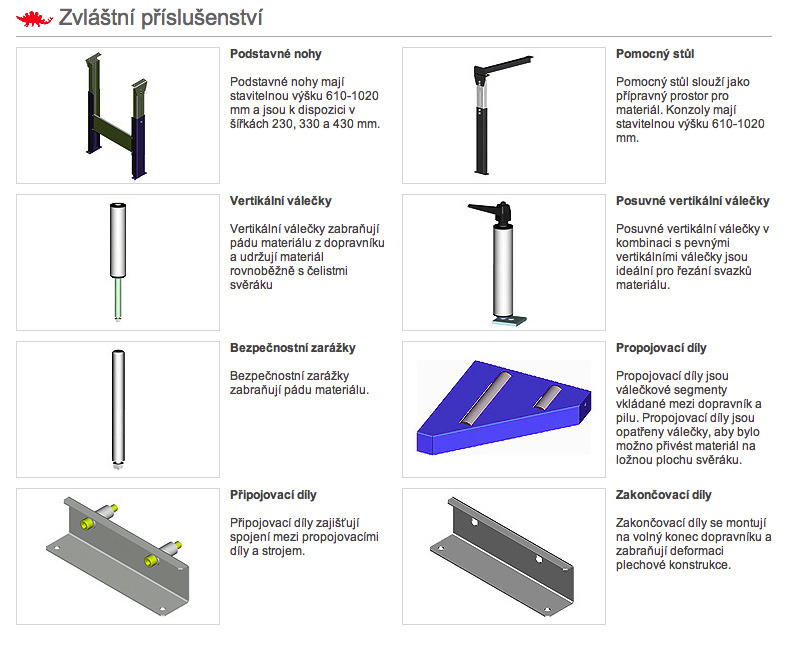

Dá se umístit na různý počet opěrných noh s nastavitelnou výškou v rozsahu od 610 do 1020 mm. Pro pásové pily BOMAR jsou k dispozici potřebné propojovací a připojovací díly a rozsáhlé příslušenství, např. vertikální válečky, dorazové systémy atd




Technické údaje

Délka:2000 / 3000 mm
Šířka:230 / 330 / 430 mm
Celková šířka:šířka válečku + 50 mm
Provedení:tvarovaný plech
Válečky:ocelové / plastové, ø60 mm
Počet válečků:7 (modul 2m) / 11 (modul 3m)
Ložiska:kluzná
Maximální zatížení:215 kg/m (ocelové válečky), 15 kg/m (plastové válečky)

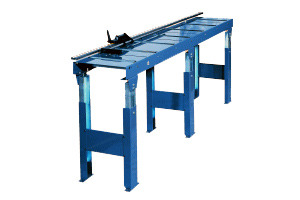

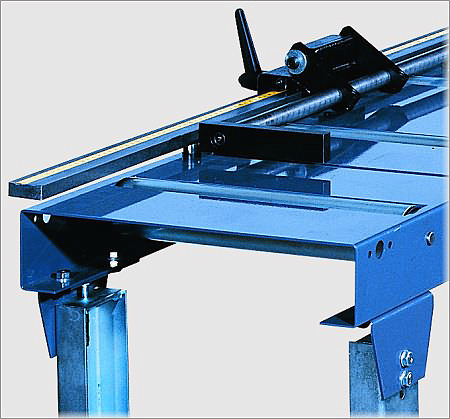

Doraz M-A

Délkový doraz M-A je cenově výhodné řešení pro řadu aplikací a dá se i dodatečně namontovat na každý válečkový dopravník.

Nastavuje se ručně na požadovanou délku řezu a dá se vyklopit nahoru. Délkový doraz M-A je k dispozici od 2 do 6 m.

Nastavování délky: ruční
Zajišťování pozice: ruční
Odečítání pozice: analogová stupnice
Délka: 3000 / 6000 mm

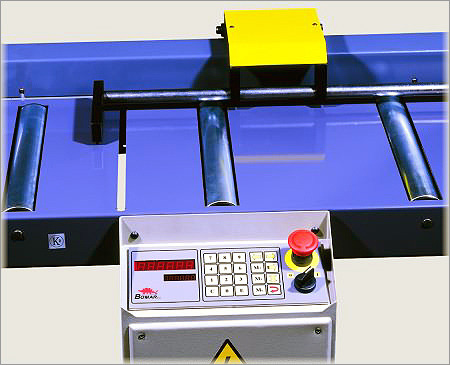

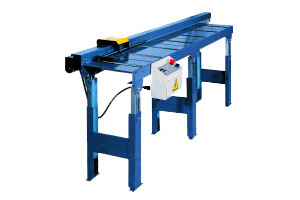

Doraz M-NCA

MNCA je velmi výhodný a pohodlný systém měření délky. Speciálně vyvinuté řízení umožňuje uložit do paměti až 99 různých délek, které lze posléze vyvolat z paměti stisknutím tlačítka.

Zobrazení probíhá na dvou velkých, dobře čitelných displejích na ovládacím pultu. Řídicí jednotka může být propojena s pilou pomocí komunikačních kabelů a vozík tak může při započetí řezu automaticky odskočit.

Jednoduché ovládání, vysoká polohovací rychlost a přesnost zaručují maximální úsporu času a nákladů. MNCA se dá namontovat dodatečně i na válečkové dopravníky jiných výrobců.

Nastavování délky: NC řízení
Zajišťování pozice: NC řízení
Přesnost: 0,3 mm
Délka: 3000 / 6000 mm

Podavač M-VL

Délka: 3000 / 6000 mm
Maximální rozevření čelistí: 200 mm
Nejvyšší hmotnost materiálu: 100 kg
Napájecí napětí: ~ 1 × 230V, 50Hz
Výkon hlavního motoru: 0.18 kW
Rychlost podávání: 30 m·min-1
