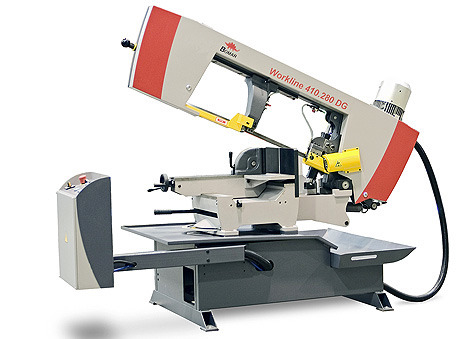

Pásová píla Workline 410.280 DG. 6390 EUR bez DPH


Pásová píla Workline 510.350 DG. 8390 EUR bez DPH


Pásová píla Workline
Pásová píla Workline
Pásová píla Workline
Pásová píla Workline

Pasová píla s novým systémom jednoduchej manipulácie s materiálom a flexibilným nastavením, ktoré je možné meniť podľa aktuálnych potrieb.

Výbava ako argument

• Plynulé uhlové rezy obojstranne do 60 °
• Veľká, dobre čitateľná uhlová stupnica priamo na prednej strane stroja u upínacej páky natáčania

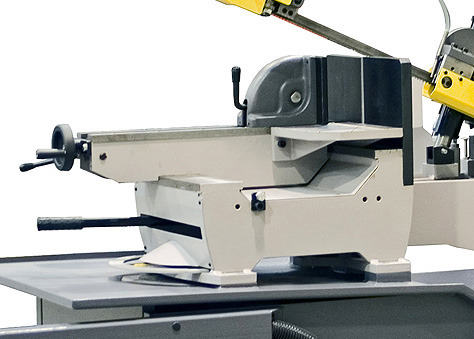

• Prestaviteľný zverák s rýchloupínaním
• Rýchlosť pásu plynule riadená frekvenčným meničom v rozsahu 20-120 m/min
• Vyberateľná vaňa na triesky s odkvapkávacím sitom priamo nad nádržou na chladiacu kvapalinu
• Poháňaná kefka na triesky otáčajúca sa synchrónne s rýchlosťou pílového pásu

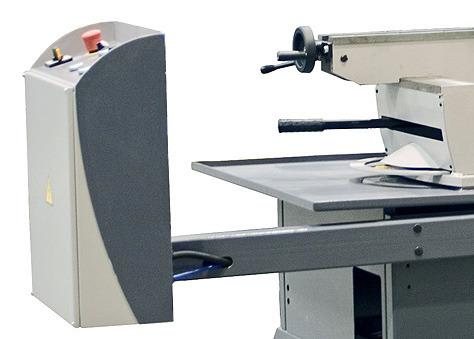

• Ergonomicky umiestnený ovládací pult so všetkými obslužnými prvkami na čelnej strane píly




Workline Série DG – kompletné riešenie

Uhlové rezy do 60 ° a nekomplikovaná obsluha robí zo série DG radu Workline nenahraditeľné riešenie pre dielňu a prevádzku. Vďaka veľkej uhlovej stupnici priamo na upínacej jednotke a novému inovatívnemu upínaciemu systému vyhovuje séria DG radu Workline všetkým požiadavkám.

Dostatočná dosadacia plocha

Dostatočná dosadacia plocha

Súbežne sa otáčajúce pokládanie pri rezoch na pokos

Ukazateľ natáčania

Ukazateľ natáčania

Veľký ukazateľ natáčania je umiestnený priamo na čeľnej strane v úseku upínacej páky natáčania.

Vedenie

Vedenie

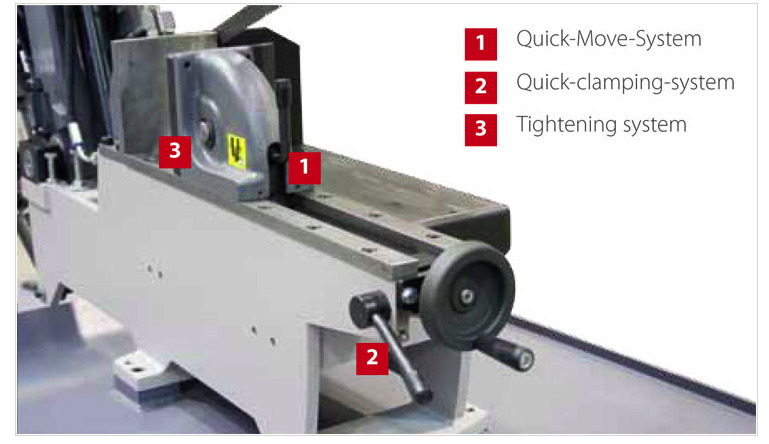

Čeľusť upínacieho zveráku so systémom Quick-Move, systémom rýchloupínania a systémom sťahovania je vybavená veľkoryso dimenzovanými vymeniteľnými vedeniami.

Kontrola

Kontrola

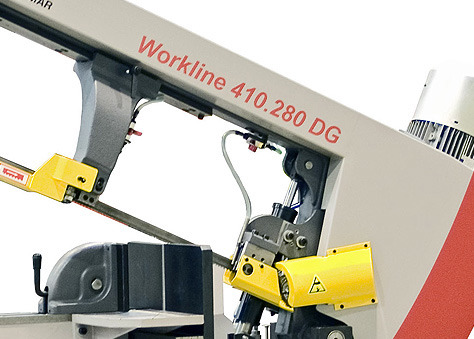

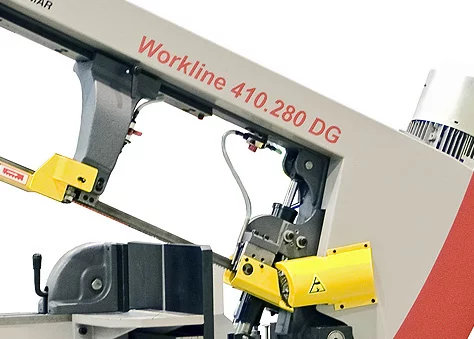

Stroje rady Workline sú vybavené elektronickou kontrolou napnutia pilového pásu a kontrolou pretrhnutia pásu.

Certifikácia TÜV SÜD

Certifikácia TÜV SÜD

Všetky pily rady Workline sú posudzované spoločnosťou TÜV SÜD pre súlad s aktuálnou strojárenskou smernicou EU a sú dodávané certifikované

Systémové riešenie zaisťujúce plynulý tok materiálu

Nový manipulačný systém X poskytuje doposiaľ nevídanú flexibilitu pri individualizácií manipulacie s materiálom podľa požiadaviek a podmienok. Hodnoty zaťaženia a stupeň automatizácie sú plne flexibilné a môžu sa meniť podľa vašich aktuálnych potrieb. Okrem valčekového dopravníka v normálnom aj hnanom prevedení systém X zahŕňa širokú škálu doplnkov, od vertikálnych valčekov po systémy merania dĺžky až po priečne dopravné jednotky a posuvné zariadenia.


Popis

Manipulačný systém

Vysoko flexibilný

Pri nových valčekových dráh systému X je nosnosť individuálne nastaviteľná prostredníctvom počtu použitých valčekov a oporných pätiek. Upínací profil valčekovej dráhy umožňuje dokonca použitie rôznych vzdialeností valčekov a pätiek v jednotlivých úsekoch valčekovéj dráhy. V prípade potreby je kedykoľvek možná dodatočná montáž valčekov a/alebo oporných pätiek.

Priečne dopravné jednotky

V prevedení ako verzia s vozíkmi, ktorá je šetrná voči materiálu, ako reťazový dopravník alebo ako posuvná jednotka s obojstranne použiteľnými unášacími kolíkmi.

Dĺžkový dorazNastavenie dĺžkyZobrazenie dĺžky
Systém X-HAmanuálne pomocou systému Quick-Lockmeriaca stupnica
Systém X-HDApomocou ručného kolieskadigitálny displej
Systém X-HNCAelektromechanickéNC riadiaca jednotka

Systém pre meranie dĺžky

Manipulačný program zahrňuje taktiež jednoduché, presné systémy pre meranie dĺžok v takmer neobmedzenej dĺžke umožnújce prizspôsobenie individuálnym požiadavkám. Dostupné prevedenia zahrňujú sortiment od jednoduchého, čisto manuálne ovládaného meriaceho dorazu, cez digitálne meriaci doraz s ručným prestavovaním až po vysoko presný číslicovo riadený meriaci doraz s citlivým vypínaním pri dosiahnutí koncovej polohy umožnujúce presne zarezávanie ťažkých materiálov v spojení s poháňaním válčekovými dráhami

System X-HA

Jednoduchá, prehľadná obsluha pomocou veľkého displeja. Prostredníctvom membránovej klávesnice sa pneumaticky uvoľňuje poprípade zdvíha a znižuje rameno s dorazom.

Systém X-HDA

Jednoduchá, prehľadná obsluha pomocou veľkého displeja. Prostredníctvom membránovej klávesnice sa pneumaticky uvoľňuje poprípade zdvíha a znižuje rameno s dorazom.

Systém X-HNCA

Jednoduchá, prehľadná obsluha pomocou veľkého displeja. Prostredníctvom membránovej klávesnice sa pneumaticky uvoľňuje poprípade zdvíha a znižuje rameno s dorazom.

Manipulačný Systém T - Ideálne doplnenie rady Workline

System T ponúka stredne ťažkú valčekovú dráhu so širokým programom pre tvorbu individuálnych riešení a prispôsobenia sa Vaším požiadavkám. Tento systém bol vyvinutý špeciálne pre radu Workline.

Prehlad technických údajov
OznačenieŠírkaModulyValčeky Ø valčekovNohyNosnosť
T 440440 mm2000 mm670 mm3600 kg/m
440 mm3000 mm1070 mm4600 kg/m
T 540540 mm2000 mm670 mm3600 kg/m
540 mm3000 mm1070 mm4600 kg/m
T 640640 mm2000 mm670 mm3600 kg/m
640 mm3000 mm1070 mm4600 kg/m

Pevná konštrukcia

Pevná konštrukcia

Pevný rám a nosné dosadávacie valčeky o priemere 70 mm tvoria masívny základ pre valčekové dráhy Systému T. Šróbovacie otvory pre montáž príslušenstva a doplnkov umožňujú dodatočné vybavenie vertikálnymi valčekmi, meriacimi dorazmi alebo pripravnými nohami pre materiál

Meriace dorazy pre System T

Meriace dorazy pre System T

Vedla širokého programu valčekových dráh a príslušenstva ponúka System T meriace dorazy v rôznych prevedeniach. Ovládanie je v prevedení od čisto manuálneho až po verziu s CNC riadením.

Premyslené do detailu

Zariedenie pre upínanie zväzkov

Zariedenie pre upínanie zväzkov

Zariadenie pre upínanie zväzkov umožňuje upínanie materiálu vo vrstve a v zväzku pomocou prídavné vertikálnej upínacej jednotky.

Micro-Spray-System

Micro-Spray-System

Pre ideálne rezanie trubiek a profilov nanáša mikrosprejová jednotka film maziva na hroty zubov a bočnú stranu pílového pásu.

Ukazateľ napnutia pilového pásu

Ukazateľ napnutia pilového pásu

Ukazateľ napnutia pilového pásu umožnuje permanentnú kontrolu napnutia pásu píly aj behom prevádzky stroja.

3. prívod chladiacej kvapaliny

3. prívod chladiacej kvapaliny

Pre obzvlášť široké materiály sa používa tretí prívod chladiacej kvapaliny. Vedenie chladiacej kvapaliny je pružné a dá sa individuálne prispôsobiť podľa tvaru materiálu

Prístroj na meranie napnutia pásu

Prístroj na meranie napnutia pásu

Citlivý a presný prístroj na meranie napnutia pásu TENZOMAT slúži ku kontrole napnutia pilového pásu pri jeho výmene

Pištoľ pre oplachovanie triesok

Pištoľ pre oplachovanie triesok

Pištoľ pre oplachovanie triesok slúži k rýchlemu a ľahkému očistení stroja od triesok a odrezkov

Laser Liner

Laser Liner

Laserová jednotka prenáša exaktnú priamku v ose pásu píly na materiál. LaserLiner umožňuje presné nastavenie označeného materiálu

Halogénové osvetlenie

Halogénové osvetlenie

Celý pracovný úsek je príjemne osvetlený silným halogénovým svetlom
